PRODUCTS製品紹介

業界標準を低価格で

高性能アプリで
テスト&解析が思いのまま

CAN FD/CAN/LIN対応 テスト&解析ツール

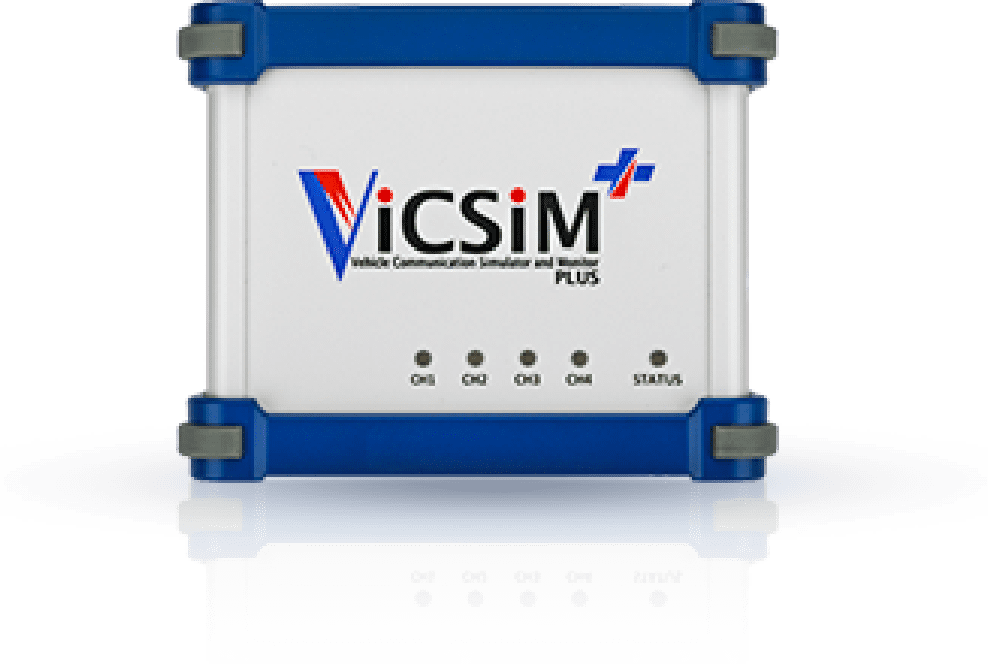

ViCSiM+(ヴィクシムプラス)

ViCSiM+画像
ViCSiM+は、車両通信ネットワークの評価や分析を行うエンジニア向けのツールです。
  • 01

    ニーズに合わせてチャンネル構成を自由に選択。

    CAN FD/CAN(High Speed/Low Speed)/LINからを最大4チャンネルまでのI/F基板を任意のチャンネル番号に搭載可能。

  • 02

    テスト&解析を強カサポート。

    各種データベースファイル(CANDB/LDF/CDD)を使用可能。
    シミュレーションやテスト、解析を支援する4つのツール(DB Designer/LDF Editor/Script Editor/Panel Editor)を標準添付。

ViCSiM+画像1
ViCSiM+画像2
アプリケーションソフト画面イメージ
画像をクリックすると原寸で表示します

FUNCTION

主な機能

  • メッセージの送受信

    FEATURE01

    メッセージの送受信

    メッセージの送受信

    サイクル時間またはイベント(キーまたはパネルまたはスクリプト)をトリガとしてメッセージを送信することができます。

  • データの分析と評価

    FEATURE02

    データの分析と評価

    データの分析と評価

    データベースファイルとしてDBC(CAN)、LDF(LIN)、CDD(診断記述ファイル)フォーマットを使用しています。

  • トラフィックの監視

    FEATURE03

    トラフィックの監視

    トラフィックの監視

    CAN/CAN FD/LINメッセージを次の形式で表示します。
    各チャネルごとに個別のデータベースを使用することができます。

    メッセージ名
    データ⾧
    データ内容
    データベースに基づいて計算されたシグナル値
    バス統計

    特定のメッセージを監視するために「メッセージフィルター」と「チャンネルフィルター」を設定することができます。

FEATURE

特長

  • プロトコルカバレッジ

    CAN FD, CAN(High Speed/Low Speed),
    LIN,Diagnosis, Ethernet

  • トラフィックの監視

    メッセージ、シグナル情報、バス統計、グラフ表示

  • 送受信メッセージ

    様々なメッセージ送信タイプをサポート
    LINではスケジュールテーブルに基づいてデータを送信

  • データの分析と評価

    ネットワークと機能シミュレーション用のスクリプトをサポート

  • データロギングとリプレイ

    データを保存(*.asc/*.blf)し、
    保存されたファイルを利用して分析が可能

  • スクリプト言語

    Luaスクリプトを作成してViCSiM+機能の制御が可能
    (基本的な構文はLuaスクリプトと同じ)

  • シミュレーション

    スクリプトによる仮想ノードの作成と制御が可能
    パネルを作成してノードへの関連付けが可能

  • 診断

    CAN Diagnostic Descriptionファイル(*.cdd)の利用が可能

DOWNLOAD

ダウンロード

種別 サイズ 更新日
カタログ(PDF) 1.2MB 2021/03/30 DOWNLOAD
マニュアル(PDF) 準備中
本製品は貸出機を
ご用意しております。
14日間無料ですべての機能をお試しいただけます。
購入前に無料でお試し
製品と同等品のため機能制限なし
本製品は貸出機をご用意しております。
ご利用の流れ
貸出機のお申込み
お問い合わせフォームよりお申し込みください。
貸出機のお届け
弊社から貸出機を発送いたします。
14日間お試し
14日間お試し下さい。ご使用後、弊社へ貸出機をご返却ください。
アンケートのご回答
製品の使用感について簡単なアンケートのご回答にご協力ください。
